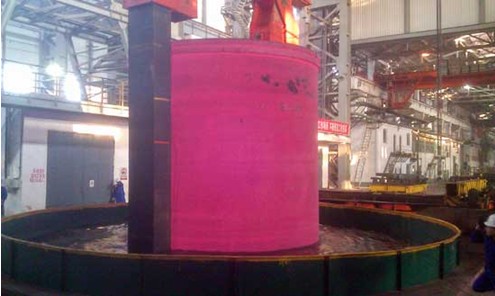

鍛件的熱處理工藝是鍛造的重要流程，我國作為發(fā)展中的國家，現(xiàn)階段隨著重工的告訴發(fā)展，我們在鍛造行業(yè)的進(jìn)步已經(jīng)超越了許多國家，目前就鍛件熱處理中應(yīng)該注意哪些事項(xiàng)：

　　（1）鋼材的采購及儲備 在采購鋼材時應(yīng)在春夏秋冬的季節(jié)上加以選擇，為了保證鋼材在純凈度方面達(dá)標(biāo)，避開每年中的梅雨季節(jié)對鋼材的影響，在鋼材數(shù)量上要有一定量的儲備，在確保質(zhì)量的前提下以備急需。

　?。?）白點(diǎn)的敏感性 鍛件在冷卻過程中，其表面的氫容易擴(kuò)散逸出，而心部的氫則不易排出。因此，鍛件截面越大，越容易產(chǎn)生白點(diǎn)。隨鍛件截面的增大，鋼的偏析程度也越嚴(yán)重，更容易促進(jìn)白點(diǎn)的形成。

　　鍛件表面積越大，氫的析出越容易。因此，空心鍛件（如齒圈）比實(shí)心鍛件（如齒輪軸）的白點(diǎn)敏感性要小。

　　wC<0.3%的低碳鋼白點(diǎn)敏感性極低。隨著含碳量的增加，鋼的白點(diǎn)敏感性增加。鍛件鍛后冷卻速度越快，白點(diǎn)敏感性越大。

　　不產(chǎn)生白點(diǎn)的鋼：如奧氏體鋼、鐵素體鋼、奧氏體－鐵素體鋼、萊氏體鋼。一般正常生產(chǎn)條件下，wC<0.3%、wMn<0.6%的碳素鋼也不會形成白點(diǎn)。因此對這類鋼沒有必要在鍛后做去氫退火。

　　對白點(diǎn)敏感的鋼：珠光體鋼白點(diǎn)敏感性較小，馬氏體－珠光體鋼白點(diǎn)敏感性較大，馬氏體鋼白點(diǎn)敏感性大。如：20Cr2Ni4、18Cr2Ni4W、20CrNi2Mo、40CrNi2Mo、40CrNiMo等。馬氏體鋼白點(diǎn)極限含氫量為≤1.8×10－6。

　?。?）對已產(chǎn)生白點(diǎn)而報廢的大型鍛件進(jìn)行改鍛 對已產(chǎn)生白點(diǎn)的鍛件，可以通過改鍛等熱加工方法加工成尺寸更小的零部件毛坯，改鍛后的小尺寸鋼坯需要進(jìn)行緩冷和退火，可挽回一部分報廢的損失。

　?。?）交付鍛件的同時提供質(zhì)檢報告 鍛造廠在交付鍛件的同時，必須出具：①純凈度[H]、[N]、[O]含量。②化學(xué)成分、力學(xué)性能。③鍛造比。④超聲波無損檢測等相關(guān)內(nèi)容的質(zhì)檢報告。

文章原創(chuàng)，轉(zhuǎn)載請注明出處。

我們只做好鍛件 大型鍛件m.zzyzk.com

文章原創(chuàng)如需轉(zhuǎn)載請注明永鑫生鍛造廠提供！
